一体化V锥流量计
一体化V锥流量计
| 品牌：华升 | 型号：HS-V | 加工定制：是 | ||||
| 类型：变面积式 | 测量范围：可选 m3/h | 精度等级：可选 | ||||
| 公称通径：可选 mm | 适用介质：可选 | 工作压力：≤0.6 MPa | ||||
| 工作温度：≤120 ℃ |
产品特性：V锥,一体化V锥,V锥流量传感器,锥形流量计
产品简介：品牌:华升 ;型号:HS-V ;加工定制:是 ;类型:变面积式 ;测量范围:可选 m3/h;精度等级:可选 ;公称通径:可选 mm;适用介质:可选 ;工作压力:≤0.6 MPa;工作温度:≤120 ℃
金湖县华升计量仪器有限公司
详细介绍：
一、简介
一体化V锥流量计，又名；V型锥流量计；V形锥流量计；锥型流量计；锥形流量计；内锥流量计；内锥式流量计，一体化V锥流量计V锥流量计。
二、主要特点
精度高：V锥流量计的精度为测量值的±0.5％，贸易计量级为±0.3％（系统精度需参照应用条侏及二次仪表的精度）。
重复性好：V锥流量计的重复性很好，为±0.1％。
量程比宽：V锥流量计的量程较其它类型的差压流量计大得多，正常情况下为10：1，若有必要不是也可加大。在雷诺数高于8000时输出信号为线性，若低于8000也可测量，但需对输出信号根据曲线进行修正。
直管段要求低：伯努力方程要求受测流体为理想流体，在实际应用中这是根本不可能的，很多情况会造成流体分布不均匀，如弯头，阀门，缩径，扩径，泵，三通等等，对其它仪表而言，这是一个很难解决的问题。V锥流量计可在极为恶劣的情况下均匀流体分布，如在紧邻仪表上游有单弯管，双弯管，经过锥体“整流”后的流体分布比较均匀可保证仪表在恶劣的条件下获得较高的测量精度，由于V型流量计可均匀流体分布曲线，因此同其它类型的差压流量计相比，对上下游直管段的要求小，建议安装时在上游留0-3D的直管段，在下游留0-1D的直段管。当用户的管道尺寸大，管道价格高或直管段不够的情况下，V锥流量计将是最佳选择。在过去十年内，对V锥流量计的上游有一个90℃的单弯管或两个不在一个平面上的双弯管的情况进行了测试，测试结果表明，V锥流量计可在紧邻它的地方装有一个弯管或不在同一个平面上的双弯管而不会对测量精度有影响。
V锥流量计特有结构所形成的边界层效应，使节流件关键部位不会磨损，因此可以保持几何尺寸长期不变，因此能长期稳定工作而无须标定。
V锥流量计是纯机械体，因此耐高温、耐高压、耐腐蚀及不怕振动。可测的流体广泛（液体、气体、蒸汽），测量范围宽（微小流量～大流量），适用的管径DN15～DN3000。 该流量计采用了多孔取压、环室取压，一体化安装等多项专利技术。广泛用于特脏污流体中的计量（如：钢铁厂的焦炉煤气、高炉煤气等）。
三、工作原理
V锥流量计是一种差压型的流量仪表。以差压原理设计的流量仪表已经有了一百多年的应用历史了，差压型流量计是基于密封管道中的能量转换原理，也就是说对于稳定流体，管道压力与管道中的介质流速的平方根成反比:速度增加压力会下降，当介质接近锥体时，其压力为P1,在介质通过锥体的节流区时，速度会增加压力会降低为P2，P 1和P2都通过锥形流量计的取压口引到后接差压变送器上，流速发生变化时，锥形流量计的两个取压口之间的差压值会增大或缩小。当流速相同时，若节流面积大，则产生的差压值也大， β值等于锥体的节流面积除以管道内径的截面积（可换算成两者之间的直径比）。
一体化V锥流量计主要技术参数
·精度等级：0.5级(差压流量变送器精度应高于0.2级，含0.2级),(β：0.45～0.85，当β<0.55，量 程比4∶1时，精度等级：≤0.30)
·重复性：0.1%
·工作压力：0～40MPa(有多个压力等级可供选择)
·工作温度：-40～850°C
·环境温度：-40～65°C、
·安装直管段要求：前0-3D直管道，后0-1D直管段
·量程比宽：通常为10∶1，选择合适的参数可达到50∶1
·压损小：同样的β值，压损是孔板1/3～1/5
·口径从DN25～DN2000
一体化V锥流量计的技术特点：
1、安装要求低：前0～3D直管道，后0～1D直管段；
2、量程比宽：通常为10∶1，选择合适的参数最高可做到50∶1；
3、压损小：同样的β值，压损是孔板1/3～1/5；
4、耐磨损：流线型锥形体节流后，在锥形体表面产生真空层效应，使得锥形体不易磨损；
5、不堵塞，不粘附：锥形彻底吹扫式设计避免了流体中的残渣、凝结物或颗粒的滞留；
6、长期稳定性好：β值可长期不变，并保证长期精确测量；
7、精度高：0.5级；
8、重复性好：优于0.1%；
9、信号稳定："信号波动"是孔板的1/10；
10、β值范围宽：V锥流量传感器独特的几何形状允许有广泛的β值范围；
11、口径范围宽：DN25～DN2000；
12、可测高温、高压介质：工作温度最高850℃, 最大压力40MPa；
13、可测脏污介质(焦炉煤气、高炉煤气、原料油、渣油等)；
14、可测气液两相介质(湿气、冷凝水等)；
一体化V锥流量计，又名；V型锥流量计；V形锥流量计；锥型流量计；锥形流量计；内锥流量计；内锥式流量计，一体化V锥流量计V锥流量计。
二、主要特点
精度高：V锥流量计的精度为测量值的±0.5％，贸易计量级为±0.3％（系统精度需参照应用条侏及二次仪表的精度）。
重复性好：V锥流量计的重复性很好，为±0.1％。
量程比宽：V锥流量计的量程较其它类型的差压流量计大得多，正常情况下为10：1，若有必要不是也可加大。在雷诺数高于8000时输出信号为线性，若低于8000也可测量，但需对输出信号根据曲线进行修正。
直管段要求低：伯努力方程要求受测流体为理想流体，在实际应用中这是根本不可能的，很多情况会造成流体分布不均匀，如弯头，阀门，缩径，扩径，泵，三通等等，对其它仪表而言，这是一个很难解决的问题。V锥流量计可在极为恶劣的情况下均匀流体分布，如在紧邻仪表上游有单弯管，双弯管，经过锥体“整流”后的流体分布比较均匀可保证仪表在恶劣的条件下获得较高的测量精度，由于V型流量计可均匀流体分布曲线，因此同其它类型的差压流量计相比，对上下游直管段的要求小，建议安装时在上游留0-3D的直管段，在下游留0-1D的直段管。当用户的管道尺寸大，管道价格高或直管段不够的情况下，V锥流量计将是最佳选择。在过去十年内，对V锥流量计的上游有一个90℃的单弯管或两个不在一个平面上的双弯管的情况进行了测试，测试结果表明，V锥流量计可在紧邻它的地方装有一个弯管或不在同一个平面上的双弯管而不会对测量精度有影响。
V锥流量计特有结构所形成的边界层效应，使节流件关键部位不会磨损，因此可以保持几何尺寸长期不变，因此能长期稳定工作而无须标定。
V锥流量计是纯机械体，因此耐高温、耐高压、耐腐蚀及不怕振动。可测的流体广泛（液体、气体、蒸汽），测量范围宽（微小流量～大流量），适用的管径DN15～DN3000。 该流量计采用了多孔取压、环室取压，一体化安装等多项专利技术。广泛用于特脏污流体中的计量（如：钢铁厂的焦炉煤气、高炉煤气等）。
三、工作原理
V锥流量计是一种差压型的流量仪表。以差压原理设计的流量仪表已经有了一百多年的应用历史了，差压型流量计是基于密封管道中的能量转换原理，也就是说对于稳定流体，管道压力与管道中的介质流速的平方根成反比:速度增加压力会下降，当介质接近锥体时，其压力为P1,在介质通过锥体的节流区时，速度会增加压力会降低为P2，P 1和P2都通过锥形流量计的取压口引到后接差压变送器上，流速发生变化时，锥形流量计的两个取压口之间的差压值会增大或缩小。当流速相同时，若节流面积大，则产生的差压值也大， β值等于锥体的节流面积除以管道内径的截面积（可换算成两者之间的直径比）。
一体化V锥流量计主要技术参数
·精度等级：0.5级(差压流量变送器精度应高于0.2级，含0.2级),(β：0.45～0.85，当β<0.55，量 程比4∶1时，精度等级：≤0.30)
·重复性：0.1%
·工作压力：0～40MPa(有多个压力等级可供选择)
·工作温度：-40～850°C
·环境温度：-40～65°C、
·安装直管段要求：前0-3D直管道，后0-1D直管段
·量程比宽：通常为10∶1，选择合适的参数可达到50∶1
·压损小：同样的β值，压损是孔板1/3～1/5
·口径从DN25～DN2000
一体化V锥流量计的技术特点：
1、安装要求低：前0～3D直管道，后0～1D直管段；
2、量程比宽：通常为10∶1，选择合适的参数最高可做到50∶1；
3、压损小：同样的β值，压损是孔板1/3～1/5；
4、耐磨损：流线型锥形体节流后，在锥形体表面产生真空层效应，使得锥形体不易磨损；
5、不堵塞，不粘附：锥形彻底吹扫式设计避免了流体中的残渣、凝结物或颗粒的滞留；
6、长期稳定性好：β值可长期不变，并保证长期精确测量；
7、精度高：0.5级；
8、重复性好：优于0.1%；
9、信号稳定："信号波动"是孔板的1/10；
10、β值范围宽：V锥流量传感器独特的几何形状允许有广泛的β值范围；
11、口径范围宽：DN25～DN2000；
12、可测高温、高压介质：工作温度最高850℃, 最大压力40MPa；
13、可测脏污介质(焦炉煤气、高炉煤气、原料油、渣油等)；
14、可测气液两相介质(湿气、冷凝水等)；

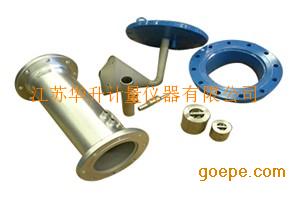

4.1 法兰连接型表体
公称口径： Φ15-Φ2000
测量介质：液体、气体、蒸汽
测量介质温度范围：－200℃~+800℃
压力等级：1.0MPa~10.5MPa
精度等级：0.5级、1.0级、1.5级、2.5级
表体材质：锥体材质为不锈钢，管道、
法兰为碳钢。(其它材质协议供货)
β值范围：0.45……0.85
法兰取压型表体
l 公称口径： Φ80-Φ2000
l 测量介质：液体、气体、蒸汽
l 测量介质温度范围：－200℃~ +800℃
l 压力等级： 1.0MPa~10.5MPa
l 精度等级：0.5级、1级、1.5级、2.5级
l 表体材质：锥体材质为不锈钢，管道、
法兰为碳钢(其它材质协议供货)
l β值范围：0.45……0.85
管道焊接型表体
l 公称口径： Φ15-Φ2000
l 测量介质：液体、气体、蒸汽
l 测量介质温度范围：－200℃~ +800℃
l 压力等级：1.0MPa~10.5MPa
l 精度等级：0.5级、1级、1.5级、2.5级
l 表体材质：锥体材质为不锈钢，管道、
法兰为碳(其它材质协议供货)
l β值范围：0.45……0.85
HS-V锥选型
|
HS-V
|
－
|
（Ｘ）
|
Ｘ
|
－
|
Ｘ
|
－
|
Ｘ
|
Ｘ
|
Ｘ
|
－
|
Ｘ
|
Ｘ
|
Ｘ
|
|
|
|
｜
|
｜
|
|
｜
|
|
｜
|
｜
|
｜
|
|
｜
|
｜
|
｜
|
|
代号
|
|
Ａ
|
Ｂ
|
|
Ｃ
|
|
Ｄ
|
Ｅ
|
Ｆ
|
|
Ｇ
|
Ｈ
|
Ｉ
|
A—表体安装形式
1. 法兰连接型表体（首选型）
2. 法兰卡装型表体
3. 管道焊接型表体
B—表体取压方式
1. ZG1/2＂内螺纹取压孔（中心距54mm，首选型）
2. ZG1/4＂内螺纹取压孔（中心距30mm）
3. 同一平面法兰取压(中心距及法兰尺寸见附表）
4. 夹角90º法兰取压(中心距及法兰尺寸见附表）
C—表体口径（见C表体口径附表）
例如：150代表口径DN150mm
D—表体材质
1. 锥体材质为不锈钢，管道、法兰为碳钢（首选型）
2. 锥体、管道、法兰材质全部为不锈钢
3. 锥体、管道、法兰材质全部为哈氏合金
4. 其它材质（订货时说明）
E—表体耐压等级
1. 表体耐压≤1.0MPa
2. 表体耐压≤1.6MPa（首选型）
3. 表体耐压≤2.5MPa
4. 表体耐压≤4.0MPa
5. 表体耐压≤6.0MPa
6. 表体耐压≤10.5MPa
F—测试方法选择
1. 表体不带差压变送器
2. 表体带智能数显差压变送器测液体
3. 表体带智能数显差压变送器测蒸汽
4. 表体带智能数显差压变送器测气体
5. 温度补偿智能积算数显一体化型表体
6. 压力补偿智能积算数显一体化型表体
7. 温压补偿智能积算数显一体化型表体
G—安装形式
1. 水平安装
2. 垂直安装
3. 其它（请注明安装角度）
H—根部阀门
1. 不要根部阀门
2. 要根部阀门
I—精度等级
1— 0.5级
2—1.0级（首选型）
3—1.5级
4—2.5级
C—表体口径
|
C
|
表体内径（mm）
|
|
15
|
DN15
|
|
20
|
DN20
|
|
25
|
DN25
|
|
32
|
DN32
|
|
40
|
DN40
|
|
50
|
DN50
|
|
65
|
DN65
|
|
80
|
DN80
|
|
100
|
DN100
|
|
125
|
DN125
|
|
150
|
DN150
|
|
200
|
DN200
|
|
250
|
DN250
|
|
300
|
DN300
|
|
350
|
DN350
|
|
400
|
DN400
|
|
450
|
DN450
|
|
500
|
DN500
|
|
600
|
DN600
|
|
700
|
DN700
|
|
800
|
DN800
|
|
900
|
DN900
|
|
1000
|
DN1000
|
|
1100
|
DN1100
|
|
1200
|
DN1200
|
|
1300
|
DN1300
|
|
1400
|
DN1400
|
|
1500
|
DN1500
|
|
2000
|
DN2000
|
