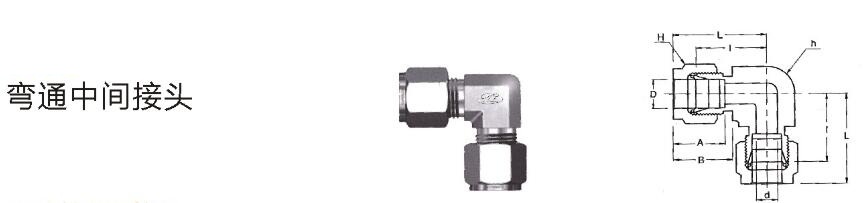

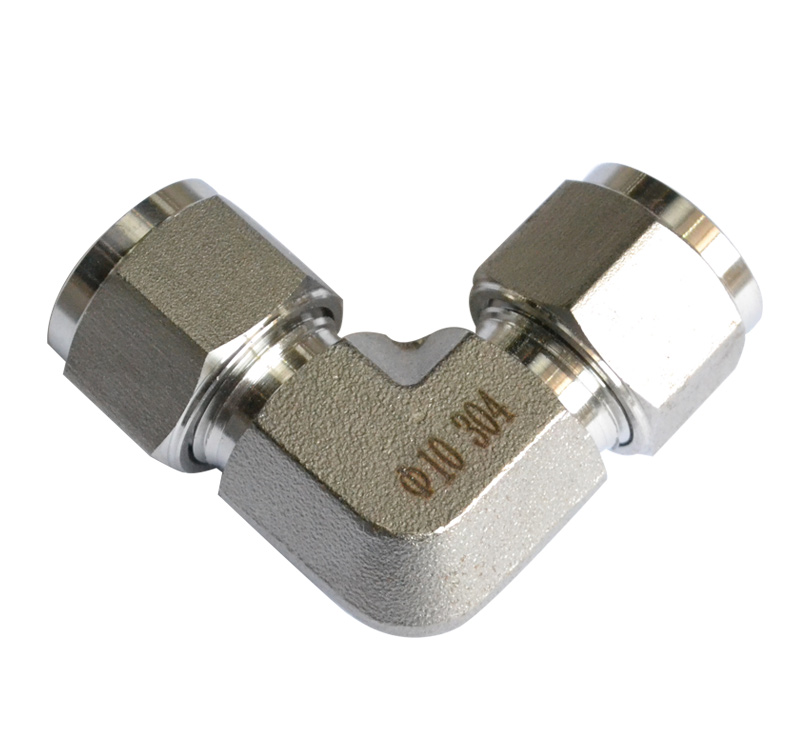

弯通中间接头

弯通中间接头

 品牌：华升  型号：HS-GJ  加工定制：是
 材质：不锈钢  规格：可定制  公称直径：可定制 mm
 连接形式：螺纹  适用范围：化工、水利、石油、机械
产品特性：不锈钢弯通中间接头,不锈钢弯通接头,304弯通中间接头,中间接头弯通
产品简介：品牌:华升 ;型号:HS-GJ ;加工定制:是 ;材质:不锈钢 ;规格:可定制 ;公称直径:可定制 mm;连接形式:螺纹 ;适用范围:化工、水利、石油、机械
金湖县华升计量仪器有限公司
详细介绍：


连接英制管道


型号 管外径O.D.
D（inch)		 d
Min		 宽度 A B I L
h(inch) H(inch)
1 1/16 1.27 3/8 5/16 8.63 10.92 14 18.03
2 1/8 2.28 3/8 7/16 12.7 15.24 15.74 22.35
3 3/16 3.04 1/2 1/2 13.71 16 18.54 25.14
4 1/4 4.82 1/2 9/16 15.24 17.78 20.1 27.4
5 5/16 6.35 5/8 5/8 16.25 18.54 22.35 29.71
6 3/8 7.11 5/8 11/16 16.76 19.3 23.11 30.48
8 1/2 10.41 13/16 7/8 22.86 21.84 25.9 36.06
10 5/8 12.7 15/16 1 24.38 21.84 27.94 38.1
12 3/4 15.74 1-1/16 1-1/8 24.38 21.84 29.71 39.87
14 7/8 18.28 1-3/8 1-1/4 25.9 21.84 34.54 44.7
16 1 22.35 1-3/8 1-1/2 31.24 26.41 36.83 49.02
20 1-1/4 27.69 1-11/16 1-7/8 41.15 38.86 44.45 66.55
24 1-1/2 34.04 2 2-1/4 50.04 45.21 50.8 77.98
32 2 45.97 2-3/4 3 67.56 62.74 69.85 107.19



连接公制管道


型号 管外径O.D.
D		 d
Min		 宽度 A B I L
h(inch) H(inch)
2M 2 1.7 9.5 12 12.9 15.3 15.7 22.3
3M 3 2.4 9.5 12 12.9 15.3 15.7 22.3
4M 4 2.4 12.7 12 13.7 16.1 18.8 25.4
6M 6 4.8 12.7 14 15.3 17.7 19.6 27
8M 8 6.4 15.9 16 16.2 18.6 22.4 29.9
10M 10 7.9 17.5 19 17.2 19.5 23.9 31.5
12M 12 9.5 20.6 22 22.8 22 25.9 36
15M 15 11.9 23.8 25 24.4 22 27.9 38.8
16M 16 12.7 23.8 25 24.4 22 27.9 38
18M 18 15.1 27 30 24.4 22 29.7 39.8
20M 20 15.9 34.9 32 26 22 34.5 44.6
22M 22 18.3 34.9 32 26 22 34.5 44.6
25M 25 21.8 34.9 38 31.3 26.5 36.8 49.1
28M 28 21.8 41 46 36.6 36.6 43.2 64
30M 30 26.2 46 50 39.6 39.2 48.3 69.9
32M 32 28.6 46 50 42 41.6 49.3 72.3
38M 38 33.7 55 60 49.4 47.9 56.4 84
